Services réseau — DHCP sous Packet Tracer : configuration, test, recette

Le contexte

Un client a besoin que les postes de son réseau reçoivent automatiquement leur configuration IP — fini l’adressage manuel poste par poste. C’est le rôle du serveur DHCP. Mais le configurer ne suffit pas : il faut le tester et prouver qu’il fonctionne, comme un vrai technicien le ferait avant de livrer.

Problématique : comment mettre en service un serveur DHCP pour automatiser l’adressage des postes d’un client, puis valider la conformité par des tests et des preuves ?

Livrable observable — Service DHCP opérationnel sur la maquette + PV de recette documenté.

Autoportante : les maquettes sont fournies

Pas de réseau physique à monter : les 3 maquettes Packet Tracer (.pkt) sont dans le pack, prêtes à ouvrir. L’élève charge le fichier, relève les adresses, configure, teste. Il suffit d’avoir Cisco Packet Tracer (gratuit avec un compte NetAcad).

Lire la séquence en ligne

Cette page donne le fil de travail avant téléchargement : l’élève doit apprendre à identifier le rôle du serveur DHCP, configurer une étendue, puis prouver que les clients reçoivent la bonne configuration IP. Le pack reste nécessaire pour ouvrir les maquettes .pkt et les fiches Word, mais la logique de recette est lisible ici.

Ce qu’il faut garder sous les yeux

Question de départ : le client reçoit-il automatiquement une adresse conforme au plan réseau ?
Méthode de test : relever l’adresse obtenue, vérifier le masque, la passerelle, le serveur DHCP et le bail.
Preuve attendue : capture Packet Tracer, résultat ipconfig, table DHCP ou ligne de PV de recette.
Point vigilance : un service DHCP peut répondre tout en étant mal configuré ; la preuve doit montrer la conformité, pas seulement un voyant vert.

Parcours rapide

Étape	Travail en ligne à préparer	Preuve courte à produire

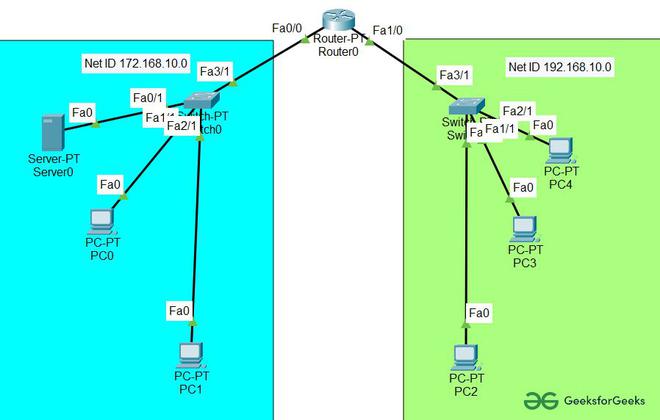

S1	Repérer le client, le serveur et les messages DHCP dans la maquette.	Une adresse attribuée automatiquement + le serveur qui l’a fournie.
S2	Relier les notions : étendue, bail, option, exclusion.	Une phrase qui relie plage DHCP et plan d’adressage.
S3	Configurer l’étendue, les exclusions et les options attendues.	Un client reçoit une IP conforme avec masque et passerelle corrects.
S4	Préparer la logique de réservation et de recette.	Un test à inscrire dans le futur PV.
S5	Réserver une adresse et exécuter les tests de conformité.	Une ligne de PV : test, résultat attendu, résultat obtenu, verdict.
S6	Refaire la mise en service pour un nouveau client.	Une configuration remise en conformité ou validée avec preuve.

Avant de lancer en classe

Vérifier que Packet Tracer ouvre les 3 maquettes du pack sur les postes élèves.
Garder le plan d’adressage IPv4 de référence à portée de main.
Prévoir le modèle de PV de recette pour que les tests ne restent pas de simples essais.

Le plan séance par séance

Séance	Durée	Type	Objectif

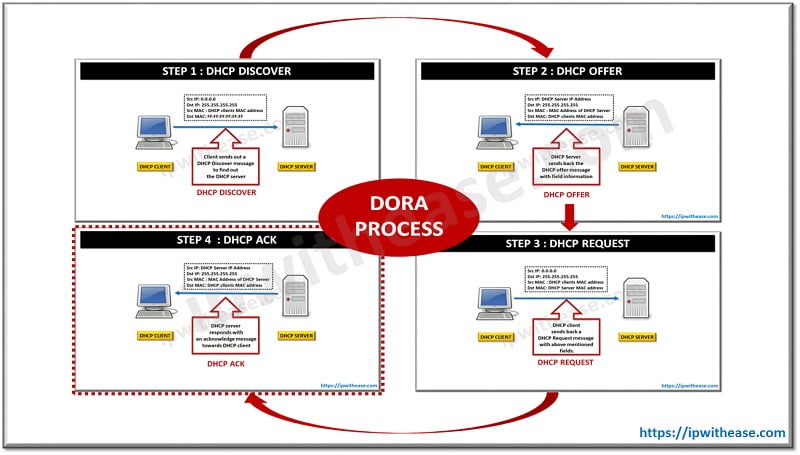

S1	3 h	TP	Découverte du DHCP : bail, attribution automatique, processus DORA
S2	1 h	Cours	Formalisation : étendue, options, exclusions
S3	3 h	TP	Configuration complète du serveur DHCP sur la maquette
S4	30 min	Cours	Réservations d’adresses et logique de recette
S5	2 h	TP	Réservation, tests de conformité, rédaction du PV de recette
S6	2 h 30	Éval + remédiation	Évaluation : mise en service d’un service DHCP pour un nouveau client, puis correction/remédiation sur les preuves

Les 12 h incluent le temps de correction et de remédiation après l’évaluation. Le sujet d’évaluation n’est pas inclus dans le ZIP public.

Ce que les élèves repartent capables de faire

Expliquer le fonctionnement d’un bail DHCP et le processus DORA

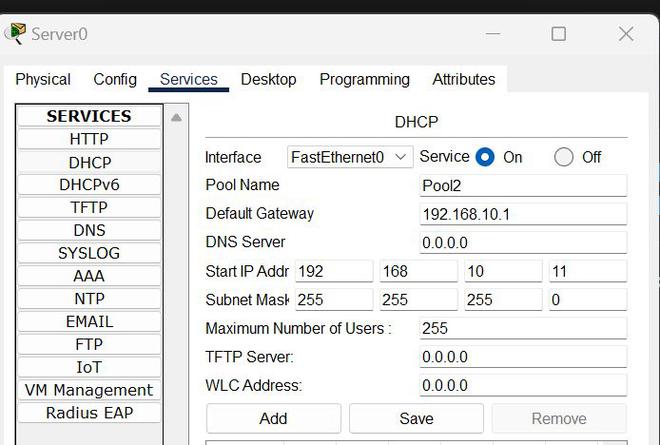

Configurer une étendue DHCP (plage, exclusions, options) sur un équipement
Diagnostiquer un service DHCP qui dysfonctionne (APIPA, conflits, serveur muet)
Réserver des adresses pour des équipements fixes (serveur, NAS, imprimante)
Exécuter une recette et produire un PV de tests — le réflexe du technicien qui livre

Pour aller plus loin

Trois TP bonus étendent la séquence pour les élèves rapides : stress-test du serveur, diagnostic expert, et intégration d’un NAS avec gestion du renouvellement des baux. De quoi différencier sans laisser personne sur le carreau.
